Fliken Värmesystem är den primära arbetsytan för analys och optimering av dina värmesystem.

‍

Du når hit genom att klicka på ett specifikt värmesystem i listvyn under Värmesystem-fliken. Det här kapitlet beskriver den enskilda systemvyn, till skillnad från listvyn med alla dina system.

‍

Här får du en samlad vy över ett specifikt system, där du kan följa:

Kommunikationsstatus
Inomhustemperatur på system- och byggnadsnivå
Vad Algeno har skickat för styrsignaler
Om värmesystemet lyssnar på Algenos rekommendationer
Om temperaturkurvan är bra dimensionerad

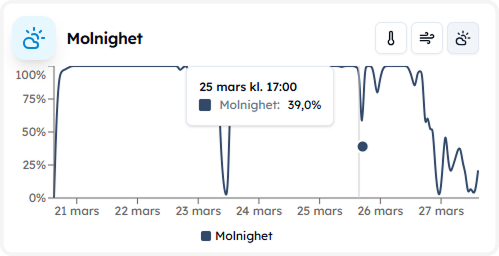

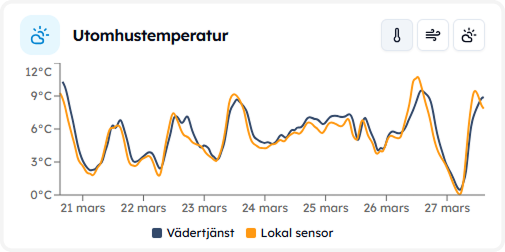

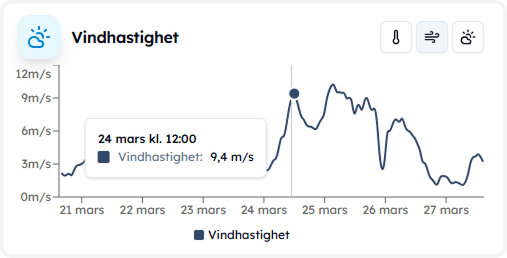

Väder och vindförhållandena
Senaste noteringarna för värmesystemet
Faktisk fram och returledning

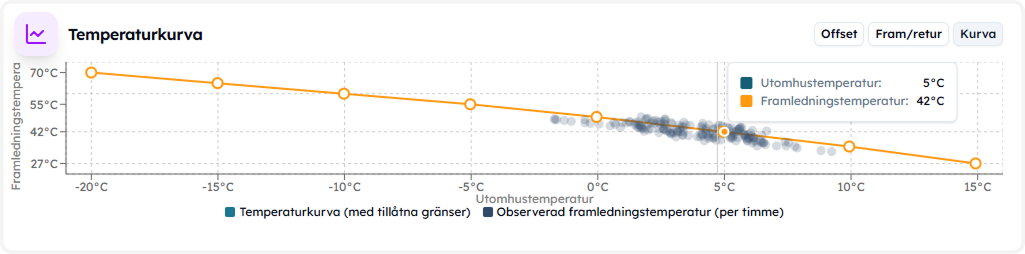

Indikationer på hur en temperaturkurva skulle kunna justeras

‍

‍

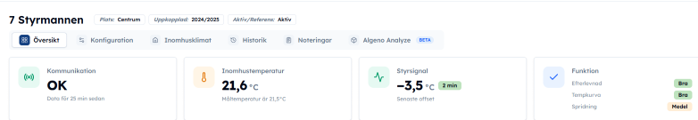

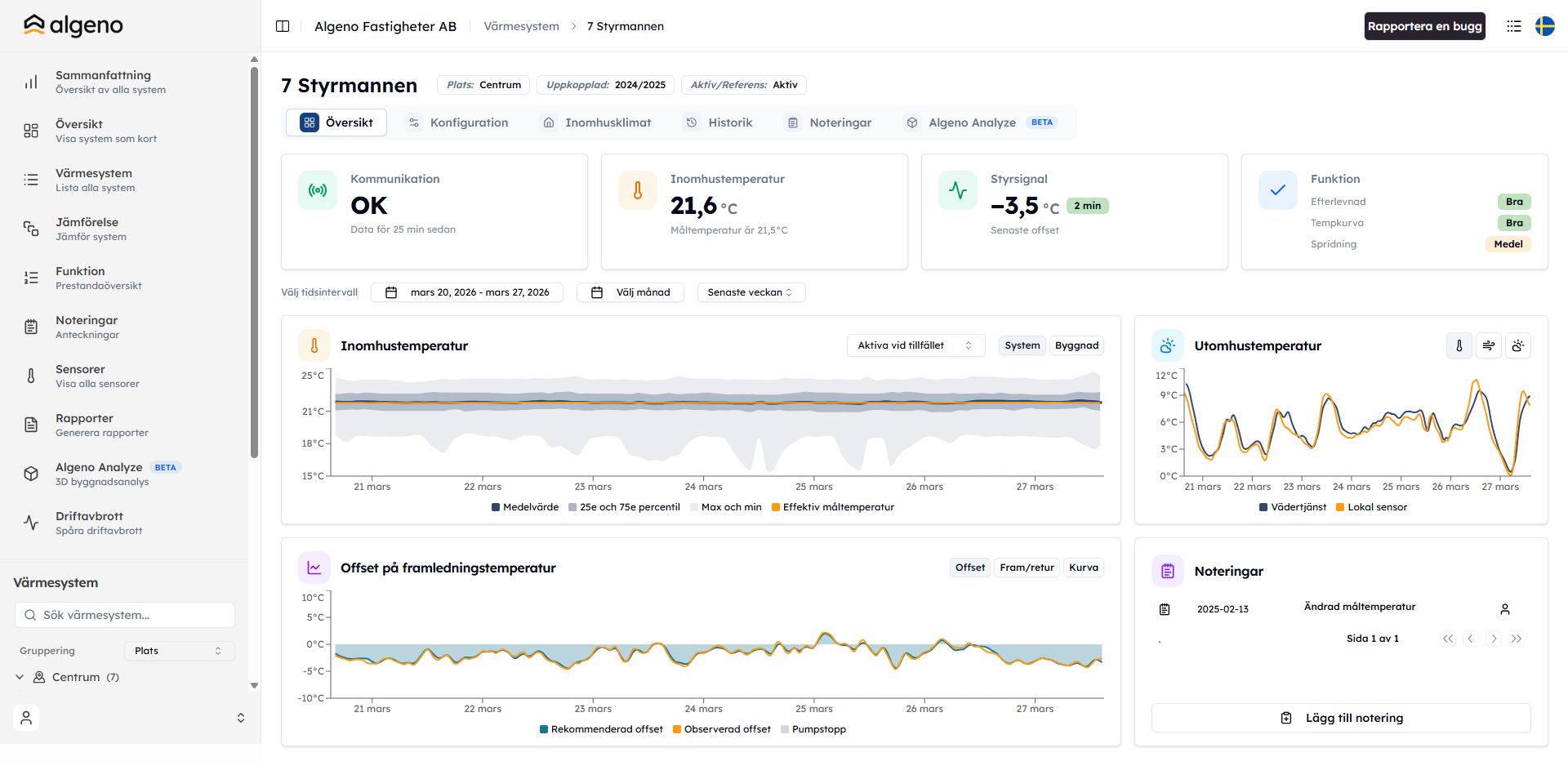

Överst på Översiktssidan finner du lite olika systemkort som visar på följande:

‍

Kommunikationsstatus

Visar om vi får in datan vi behöver för att styra systemet. Klickar du på kortet öppnas en detaljerad vy som visar hur länge sedan vi senast hämtade data från varje källa:

inomhustemperatur
framlednignstemperatur
returledningstemperatur
utomhustemperatur
pumpstatus

Saknas kontakt med inomhusgivaren eller framledningssensorn pausas styrning automatiskt tills kommunikationen är återställd, så det här är värt att kolla först om ett system plötsligt slutar reagera på Algenos signaler.

‍

Nuvarande medeltemp och måltemperatur

Nuvarande medeltemp samt den aktuella måltemperaturen.

‍

Senaste styrsignalen

Vilken styrsignal vi senast skickade, och hur länge sedan det var.

‍

Funktion

Ger dig en snabb bild av hur väl systemet faktiskt presterar: efterlevnad (hur bra styrsignalerna följs), hur väl tempkurvan är kalibrerad, och värmesystemets spridning. Efterlevnad mäter skillnaden mellan den framledningstemperatur Algeno begär och den systemet faktiskt levererar.

‍

‍

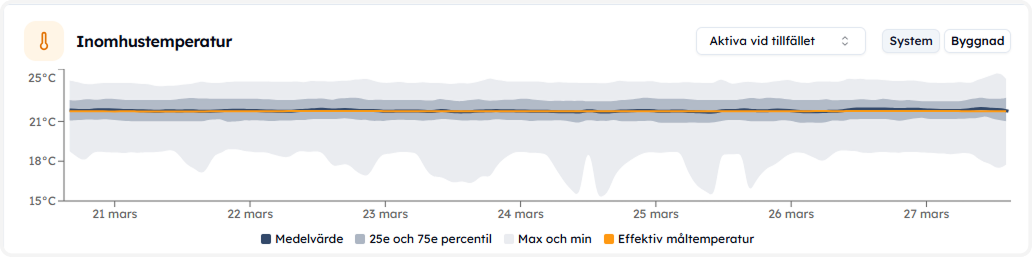

Den översta grafen visar hur inomhustemperaturen utvecklas över tid:

Mörkblå linje = faktisk inomhustemperatur
Orange linje = effektiv måltemperatur
Fältet runt linjen visar temperaturens spridning

‍

Här vill du i första hand se att den blå och orange linjen ligger nära varandra, det indikerar att systemet håller rätt temperatur.

‍

‍

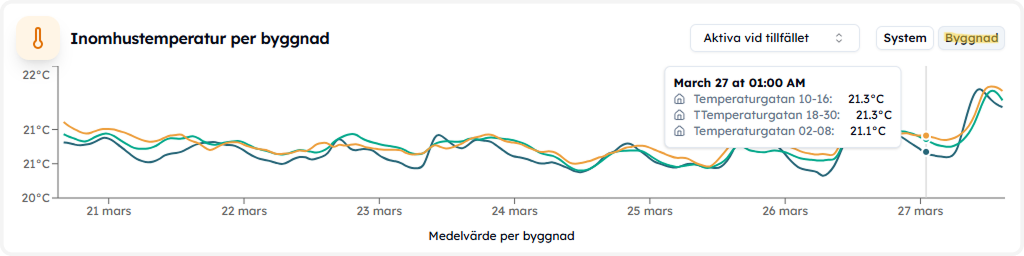

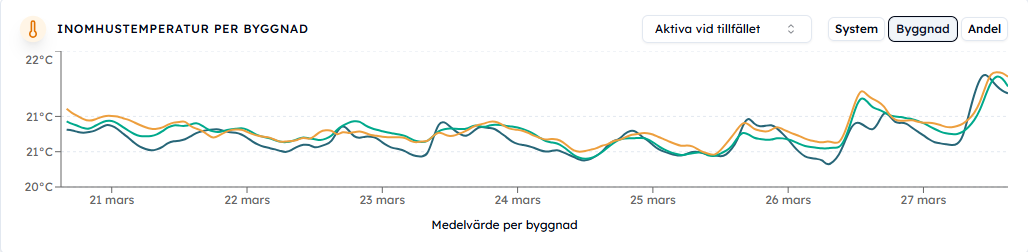

Om du växlar från systemnivå till byggnadsnivå visas istället temperatur per byggnad.

Detta är användbart för att identifiera om vissa byggnader avviker.

‍

‍

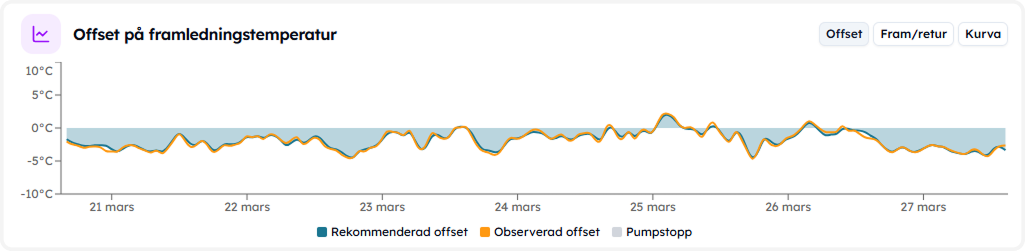

Den nedre grafen visar de styrsignaler som skickas till systemet:

Grön linje = Algenos rekommenderade offset
Orange linje = observerad offset (hur systemet svarade)

‍

Målet är att linjerna överlappar så mycket som möjligt.

Om de skiljer sig åt kan det tyda på att systemet inte följer styrningen fullt ut.

‍

Y-axeln visar temperaturavvikelse från tempkurvan:

0 = tempkurvan
Positivt = höjning
Negativt = sänkning

‍

Ibland är delar av den här grafen gråmarkerade. Detta indikerar ett pumpstopp och visas bara om din pumpstatus-sensor är kopplad till systemet.

‍

‍

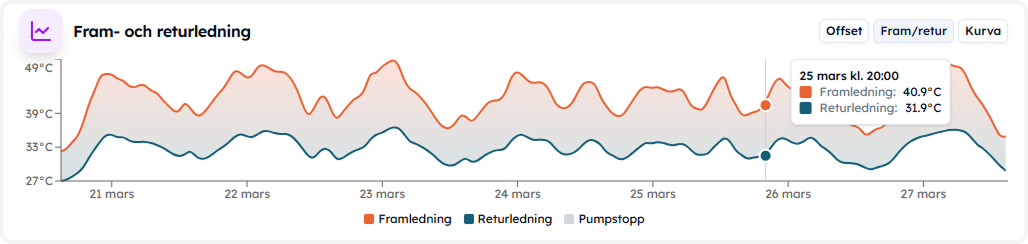

I grafen Fram- och returledning ser du temperaturer på fram- och returledning över tid.

‍

Denna vy används ofta vid analys av:

Om byggnaden är för varm eller kall, genom att jämföra fram- och returtemperaturen mot vad som borde krävas för att hålla måltemperaturen
Hur mycket värme som faktiskt tillförs systemet, alltså hur stor skillnaden är mellan fram- och returledning
Vilket utrymme som finns kvar att justera tempkurvan inom, till exempel om framledningen redan ligger nära en satt gräns

‍
